产品介绍

ATS22D17Q	ATS22D88Q	ATS22C25Q
ATS22D32Q	ATS22C11Q	ATS22C32Q
ATS22D47Q	ATS22C14Q	ATS22C41Q
ATS22D62Q	AT822C17Q	ATS22C48Q
ATS22D75Q	ATS22C21Q	ATS22C59Q
其他型号咨询微信18968707966

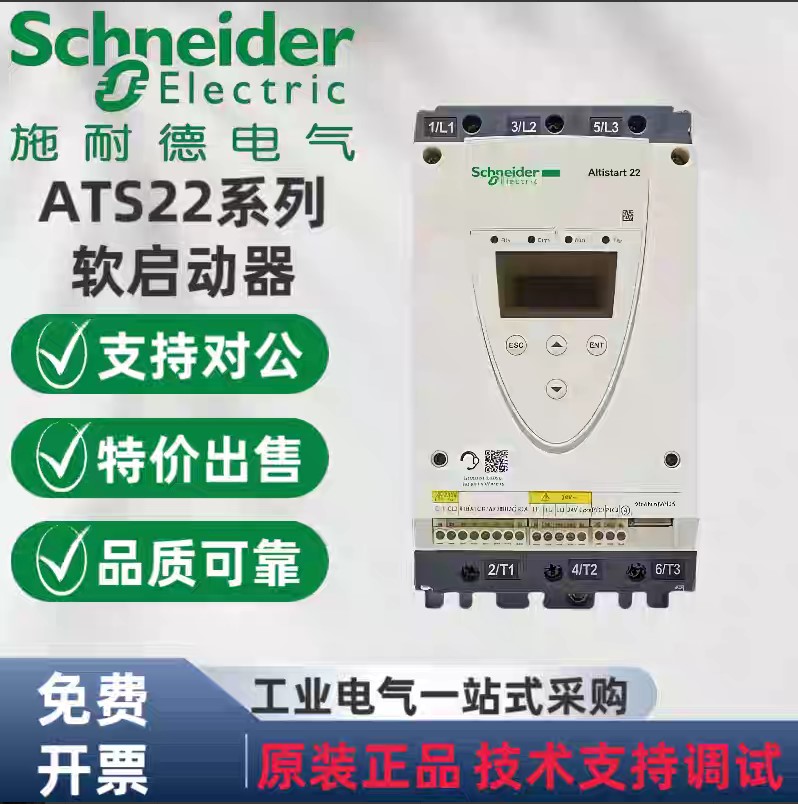

平稳启停，智控能效：施耐德电气 Altistart® ATS22 系列软启动器

智能电机控制与保护的现代化解决方案

施耐德电气Altistart® ATS22系列软启动器是专用于控制三相异步电动机的先进设备。它通过智能控制电机电压，实现平滑的启动和停止过程，有效消除直接启动带来的机械冲击与电网干扰。同时，它集成了全面的电机保护功能和能效管理特性，是水泵、风机、压缩机、传送带等应用实现智能化升级、延长设备寿命、降低运维成本的理想选择。

---

核心优势与价值

1. 平滑控制，保护设备

· 消除启动冲击：通过可调的启动转矩和电压斜坡，实现电机平稳加速，彻底消除对齿轮、联轴器、皮带等传动部件的机械应力冲击，延长设备整体寿命。

· 柔性停止功能：提供可调的减速斜坡（如泵停止功能），消除水泵水锤效应和传送带类的物料位移问题，实现安全、可控的停机。

· 减少电网扰动：大幅降低启动电流（通常可控制在2-4倍Ie以内），避免电网电压骤降，保障同一电网上其他设备的正常运行。

2. 全面智能保护

· 内置高级保护：集成过载、欠载、缺相、堵转、电流不平衡、PTC热敏电阻输入等多种保护功能，如同一款“电子热继电器+电机综合保护器”，为电机提供全方位守护。

· ** diagnostics**：清晰的液晶显示屏可实时显示运行电流、电压、状态信息和故障记录，便于快速排查问题，减少停机时间。

3. 节能增效，绿色运行

· 内旁路设计：启动完成后，由内置旁路接触器接管电流，降低自身功耗，提高系统效率。

· 轻载节能模式（可选）：针对变转矩负载（如水泵风机），在轻载时可自动优化电机电压，降低励磁电流，实现高达10%-20%的节能效果。

4. 易于使用与集成

· 简化调试：配备直观的液晶显示器和导航按键，可通过内置菜单快速完成参数设置。提供多种预设应用宏（泵、风机等），实现一键配置。

· 通信与连接：可选配多种通信模块（Modbus, Profibus DP, DeviceNet等），轻松集成到PLC或DCS系统中，实现远程监控和控制，是构建智能制造的理想组件。

· 紧凑设计：结构紧凑，节省柜内空间，并提供多种安装方式选项。

---

主要技术参数（概要）

参数项目 规格描述

额定功率范围 17kW - 375kW (ATS22C: 17-75kW; ATS22D: 90-375kW @ 400V)

额定工作电流 30A - 590A (具体依型号而定)

电源电压 208V - 690V AC, 50/60Hz

控制电源 24V DC / 100-250V AC

核心功能 平滑启动/停止，内旁路，节能模式，泵控制（防喘振/水锤）

保护功能 过载、缺相、堵转、电流不平衡、欠载、PTC输入等

通信协议 内置Modbus，可选其他主流现场总线卡

标准符合 IEC/EN 60947-4-2, UL 508, CCC

---

典型应用场景

· 水务与环保：水泵控制（离心泵、轴流泵），有效防水锤。

· HVAC与建筑：冷却塔风机、空调水泵、大型通风系统。

· 工业制造：压缩机、传送带、搅拌机、破碎机、包装机械。

· 物料处理：皮带输送机、升降机。

· 基础设施：地铁隧道通风（SACC）、消防泵控制。

---

ATS22 vs. 传统启动方式：为何选择软启动？

特性 ATS22 软启动器 直接启动 星-三角启动

启动电流 低 (2-4倍Ie) 高 (5-8倍Ie) 中 (2-3倍Ie，有二次冲击)

机械冲击 无 严重 有（切换时）

功能多样性 丰富（启/停控制、保护、通信） 无 单一

保护功能 全面集成 需外配 需外配

成本考量 中等 低 中低

结论： 软启动器在启动性能、设备保护和智能化水平上取得了最佳平衡，是替代传统启动方式的现代化升级方案。

---

为什么选择施耐德电气？

选择Altistart ATS22，意味着您选择了：

· 全球电机控制领域的领导品牌与久经验证的产品可靠性。

· 从断路器、接触器到软启动、变频器的完整TeSys解决方案，确保完美兼容。

· EcoStruxure™架构的无缝接入，实现从设备层到云端的数字化管理。

· 专业的技术支持与服务网络，为您提供从选型到调试的全流程支持。

---
